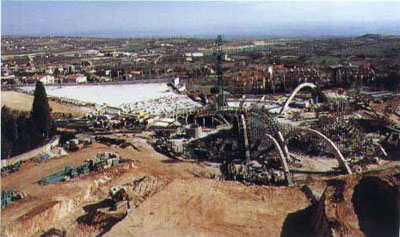

L'église Padre Pio
est réalisée à Foggia en Italie
à partir de 1995, par Renzo Piano et Peter
Rice.
Cette église est
composée de 24 arches rayonnantes suivant la vue en
plan.
Les arches ont à ce
jour les portées les plus importantes jamais
réalisée en pierre. Elles ont une porté
avoisinant les 50 mètres, sans contreforts.
Un arc est composé de
52 voussoirs (élément d'arc) au total, chacun
ayant en moyenne une douelle (courbe inférieur d'un
voussoir) de 1m, et une hauteur moyenne de 2m20.
De fortes fondations, des
arcs surbaissés, le passage de six câbles
à l'intérieur des voussoirs ont permis de
concrétiser cette performance .
Le contreventement est
géré selon la disposition des câbles
à l'intérieur des voussoirs, ils passent dans
chaque angle, comme le montre la photo ci-dessous.
Les deux matériaux
sont ici réellement valorisés, leurs
capacités à l'écrasement et à
l'étirement sont optimisées, les arcs sont des
éléments porteurs élancés et
résistants.
|
